高频动作切断滑板阀

高频动作切断滑板阀

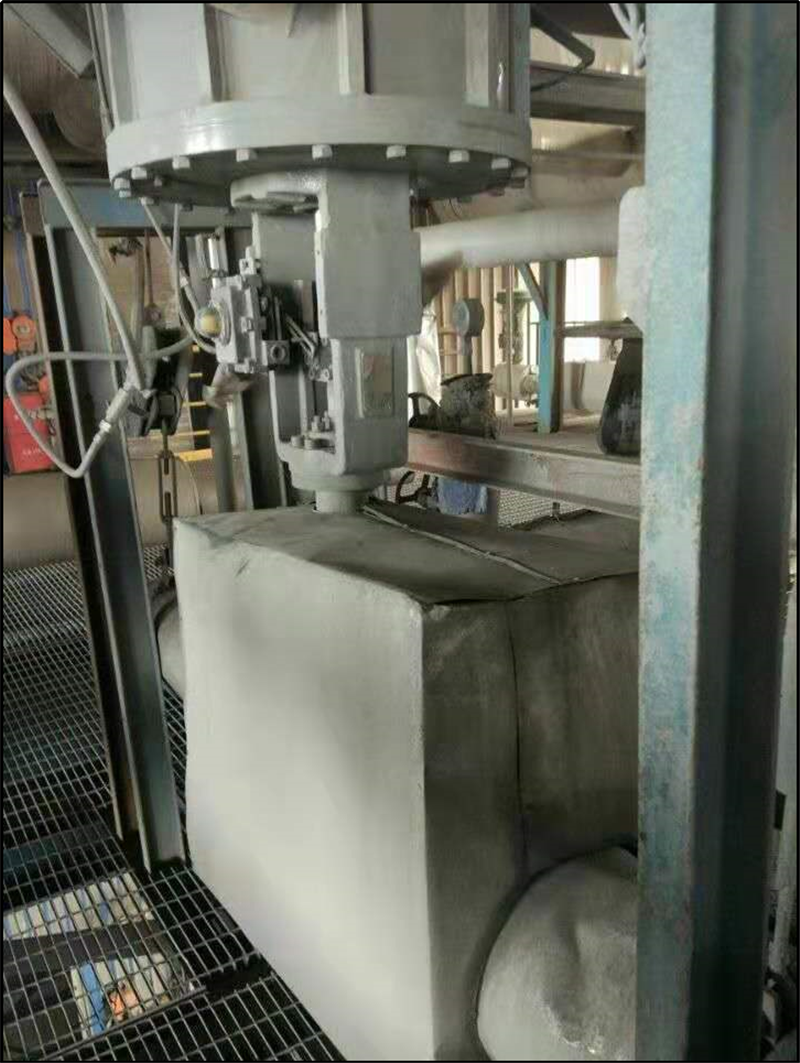

如下图所示，为某煤化工年产60万吨甲醇工程壳牌炉气化工段工艺气出口过滤切换场合下的高压差高频动作切断滑板阀现场安装图片。





阀门参数配置如下：

阀门位号：13XV-0034

公称口径：DN100

公称压力：15.0MPa

工作介质：N2+CO2

工作温度：225℃

工作压差：8.0MPa（阀前8.1MPa，发后01MPa）

动作频率：5min/次

漏等级：VI级



因阀门工作压差高，且工艺气中存在结焦、粉尘颗粒，阀门冲刷磨损非常严重，且动作非常频繁，达5min/次。阀门经常出现内漏、卡阻、胶黏等情况，维修更换非常频繁。即使是采用进口知名品牌阀门，仍然不能很好的解决阀门存在的问题。2016年重庆川武仪表有限公司获悉了此工况阀门存在的技术问题，与某公司达成合作试用协议，采用川武仪表的滑板切断阀。此阀于2016年7月安装（如上图所示的安装现场）至今，已有5年多的使用寿命。非常成功地解决了阀门存在的技术难题。
